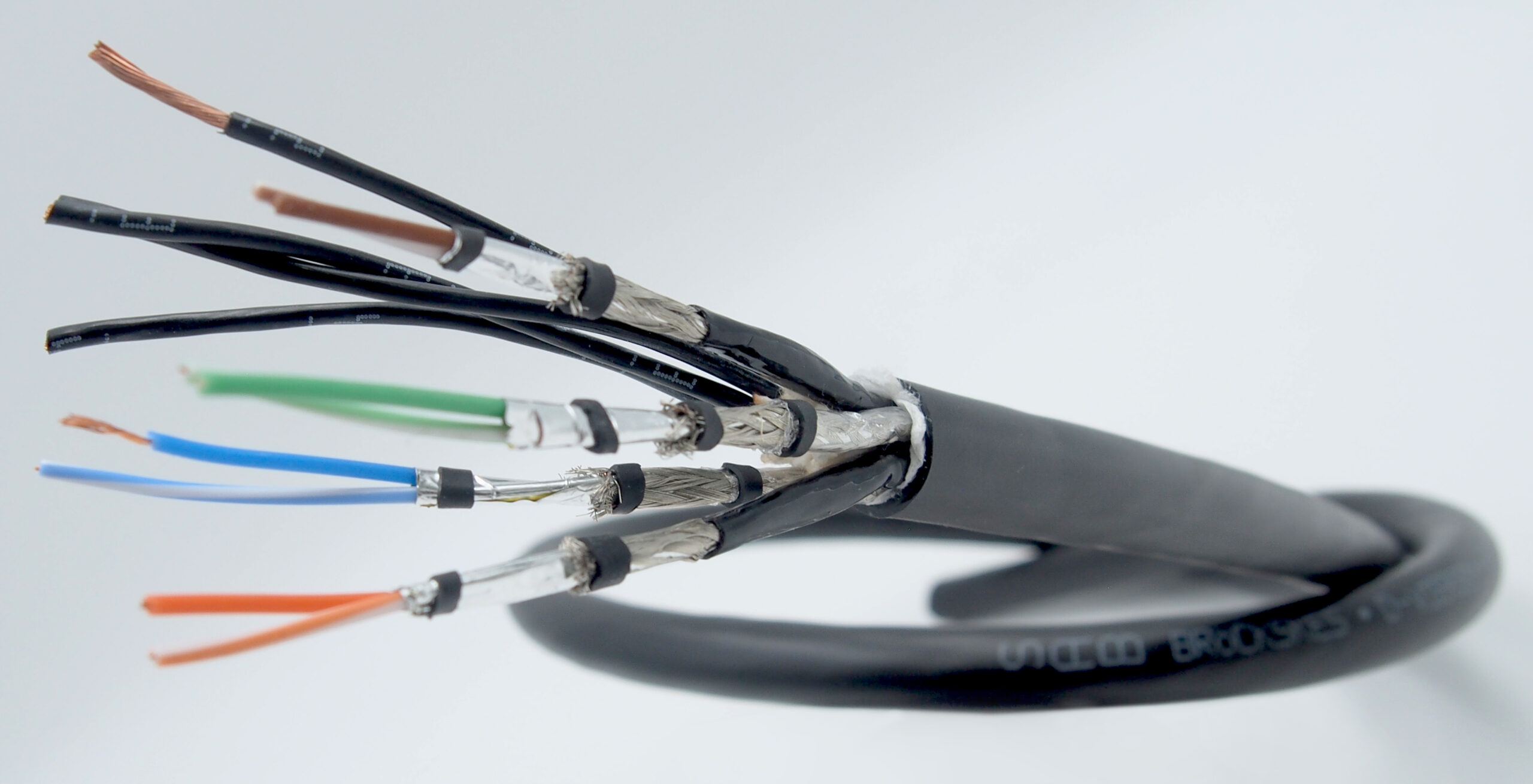

Code couleur câble électrique

Avec ou sans conducteur vert/jaune

Le conducteur vert/jaune s’appelle également « Terre » ou « PE » (Protective Earth). Il assure la protection électrique en permettant la liaison de l’installation électrique avec la terre.

3 x 1,5 mm² : câbles sans conducteur vert/jaune. (notifié avec le x)

3 G 1,5 mm² : câble avec conducteur vert/jaune. En effet, le G, signifiant G, indique avec conducteur vert/jaune.

 En sachant que, le conducteur vert/jaune est présent seulement à partir de 3 conducteurs

Code couleur câble électrique selon DIN 47100 – Le plus répandu en Europe

Nb de conducteur	couleur	1er anneau	Nb du conducteur	couleur	1er anneau	2ème anneau
1	blanc		32	jaune	bleu
2	marron		33	vert	rouge
3	vert		34	jaune	rouge
4	jaune		35	vert	noir
5	gris		36	jaune	noir
6	rose		37	gris	bleu
7	bleu		38	rose	bleu
8	rouge		39	gris	rouge
9	noir		40	rose	rouge
10	violet		41	gris	noir
11	gris	rose	42	rose	noir
12	rouge	bleu	43	bleu	noir
13	blanc	vert	44	rouge	noir
14	marron	vert	45	blanc	marron	noir
15	blanc	jaune	46	jaune	vert	noir
16	jaune	marron	47	gris	rose	noir
17	blanc	gris	48	rouge	bleu	noir
18	gris	marron	49	blanc	vert	noir
19	blanc	rose	50	marron	vert	noir
20	rose	marron	51	blanc	jaune	noir
21	blanc	bleu	52	jaune	marron	noir
22	marron	bleu	53	blanc	gris	noir
23	blanc	rouge	54	gris	marron	noir
24	marron	rouge	55	blanc	rose	noir
25	blanc	noir	56	rose	marron	noir
26	marron	noir	57	blanc	bleu	noir
27	gris	vert	58	marron	bleu	noir
28	jaune	gris	59	blanc	rouge	noir
29	rose	vert	60	marron	rouge	noir
30	jaune	rose	61	noir	blanc
31	vert	bleu

Code couleur câble électrique selon HD 308

Identification des conducteurs des câbles et cordons souples par les couleurs

Nombre de conducteur	câble avec conducteur vert/jaune	câbles sans conducteur vert/jaune
2 conducteurs	–	bleu – marron
3 conducteurs	vert/jaune – bleu – marron	marron – noir – gris
4 conducteurs	vert/jaune – marron – noir – gris	bleu – marron – noir – gris
5 conducteurs	vert/jaune – bleu – marron – noir – gris	bleu – marron – noir – gris – noir

Repérage des conducteurs par numéro selon EN 50334

Repérage par inscription des conducteurs constitutifs des câbles électriques (numéroté). Dans ce cas, les couleurs « vert » et « jaune » ne sont pas admises comme couleurs primaires.

Code couleur S des câbles de raccordement pour thermomètres de résistance

Nombre de conducteur	Code couleur
2 conducteurs	rouge – blanc
3 conducteurs	rouge – rouge – blanc
4 conducteurs	rouge – rouge – blanc – blanc
6 conducteurs	rouge – rouge – blanc – blanc – noir – noir

Jusqu’à 4 conducteurs selon IEC 60751, 6 conducteurs non prévus dans la norme.

Code couleur câble spécial sur demande !

Code couleur câble électrique selon US

Selon US 1

Nb du conducteur	couleur	Nb du conducteur	couleur
1	noir	7	orange
2	blanc	8	jaune
3	rouge	9	violet
4	vert	10	gris
5	marron	11	rose
6	bleu	12	beige

Selon US 2

Nb du conducteur	couleur	1ère anneau	2ème anneau	Nb du conducteur	couleur	1ère anneau	2ème anneau
1	noir			26	orange	noir	blanc
2	blanc			27	bleu	noir	blanc
3	rouge			28	noir	rouge	vert
4	vert			29	blanc	rouge	vert
5	orange			30	rouge	noir	vert
6	bleu			31	vert	noir	orange
7	blanc	noir		32	orange	noir	vert
8	rouge	noir		33	bleu	blanc	orange
9	vert	noir		34	noir	blanc	orange
10	orange	noir		35	blanc	rouge	orange
11	bleu	noir		36	orange	blanc	bleu
12	noir	blanc		37	blanc	rouge	bleu
13	rouge	blanc		38	noir	blanc	vert
14	vert	blanc		39	blanc	noir	vert
15	bleu	blanc		40	rouge	blanc	vert
16	noir	rouge		41	vert	blanc	bleu
17	blanc	rouge		42	orange	rouge	vert
18	orange	rouge		43	bleu	rouge	vert
19	bleu	rouge		44	noir	blanc	bleu
20	rouge	vert		45	blanc	noir	bleu
21	orange	vert		46	rouge	blanc	bleu
22	noir	blanc	rouge	47	vert	orange	rouge
23	blanc	noir	rouge	48	orange	rouge	bleu
24	rouge	noir	blanc	49	bleu	rouge	orange
25	vert	noir	blanc	50	noir	orange	rouge

Selon US 3

Nombre de paires	combinaison de couleurs
1	noir	pairé avec un	rouge
2	noir	pairé avec un	blanc
3	noir	pairé avec un	vert
4	noir	pairé avec un	bleu
5	noir	pairé avec un	jaune
6	noir	pairé avec un	marron
7	noir	pairé avec un	orange
8	rouge	pairé avec un	blanc
9	rouge	pairé avec un	vert
10	rouge	pairé avec un	bleu
11	rouge	pairé avec un	jaune
12	rouge	pairé avec un	marron
13	rouge	pairé avec un	orange
14	vert	pairé avec un	blanc
15	vert	pairé avec un	bleu
16	vert	pairé avec un	jaune
17	vert	pairé avec un	marron
18	vert	pairé avec un	orange
19	blanc	pairé avec un	bleu

Nombre de paires	combinaison de couleurs
20	blanc	pairé avec un	jaune
21	blanc	pairé avec un	marron
22	blanc	pairé avec un	orange
23	bleu	pairé avec un	jaune
24	bleu	pairé avec un	marron
25	bleu	pairé avec un	orange
26	marron	pairé avec un	jaune
27	marron	pairé avec un	orange
28	orange	pairé avec un	jaune
29	violet	pairé avec un	orange
30	violet	pairé avec un	rouge
31	violet	pairé avec un	blanc
32	violet	pairé avec un	vert
33	violet	pairé avec un	bleu
34	violet	pairé avec un	jaune
35	violet	pairé avec un	marron
36	violet	pairé avec un	noir
37	gris	pairé avec un	blanc

Selon US 4

Nb conducteur	couleur	1ère anneau	2ème anneau	Nb conducteur	couleur	1ère anneau	2ème anneau
1	noir			29	blanc	marron	orange
2	marron			30	blanc	marron	jaune
3	rouge			31	blanc	marron	vert
4	orange			32	blanc	marron	bleu
5	jaune			33	blanc	marron	violet
6	vert			34	blanc	marron	gris
7	bleu			35	blanc	rouge	orange
8	violet			36	blanc	rouge	jaune
9	gris			37	blanc	rouge	vert
10	blanc			38	blanc	rouge	bleu
11	blanc	noir		39	blanc	rouge	violet
12	blanc	marron		40	blanc	rouge	gris
13	blanc	rouge		41	blanc	orange	jaune
14	blanc	orange		42	blanc	orange	vert
15	blanc	jaune		43	blanc	orange	bleu
16	blanc	vert		44	blanc	orange	violet
17	blanc	bleu		45	blanc	orange	gris
18	blanc	violet		46	blanc	jaune	vert
19	blanc	gris		47	blanc	jaune	bleu
20	blanc	noir	marron	48	blanc	jaune	violet
21	blanc	noir	rouge	49	blanc	jaune	gris
22	blanc	noir	orange	50	blanc	vert	bleu
23	blanc	noir	jaune	51	blanc	vert	violet
24	blanc	noir	vert	52	blanc	vert	gris
25	blanc	noir	bleu	53	blanc	bleu	violet
26	blanc	noir	violet	54	blanc	bleu	gris
27	blanc	noir	gris	55	blanc	violet	gris
28	blanc	marron	rouge

Selon US 5

Nb de paires	Combinaison de couleurs			Nb de paires	Combinaison de couleurs
1	noir	pairé avec un	rouge	27	marron   pairé avec un     jaune
2	noir	pairé avec un	blanc	28	violet      pairé avec un     rouge
3	noir	pairé avec un	vert	29	violet      pairé avec un     blanc
4	noir	pairé avec un	bleu	30	violet      pairé avec un     vert
5	noir	pairé avec un	marron	31	violet      pairé avec un     bleu
6	noir	pairé avec un	jaune	32	violet      pairé avec un     marron
7	noir	pairé avec un	orange	33	violet      pairé avec un     jaune
8	rouge	pairé avec un	vert	34	violet      pairé avec un     orange
9	rouge	pairé avec un	blanc	35	violet      pairé avec un     gris
10	rouge	pairé avec un	bleu	36	violet      pairé avec un     noir
11	rouge	pairé avec un	jaune	37	gris         pairé avec un     rouge
12	rouge	pairé avec un	marron	38	gris         pairé avec un     blanc
13	rouge	pairé avec un	orange	39	gris         pairé avec un     vert
14	vert	pairé avec un	bleu	40	gris         pairé avec un     bleu
15	vert	pairé avec un	blanc	41	gris         pairé avec un     marron
16	vert	pairé avec un	marron	42	gris         pairé avec un     jaune
17	vert	pairé avec un	orange	43	gris         pairé avec un     orange
18	vert	pairé avec un	jaune	44	gris         pairé avec un     noir
19	blanc	pairé avec un	bleu	45	blanc/noir        pairé avec un     rouge
20	blanc	pairé avec un	marron	46	blanc/noir        pairé avec un     vert
21	blanc	pairé avec un	orange	47	blanc/noir        pairé avec un     bleu
22	blanc	pairé avec un	jaune	48	blanc/noir        pairé avec un     marron
23	bleu	pairé avec un	marron	49	blanc/noir        pairé avec un     jaune
24	bleu	pairé avec un	orange	50	blanc/noir        pairé avec un     orange
25	bleu	pairé avec un	jaune	51	blanc/noir        pairé avec un     violet
26	marron	pairé avec un	orange
