Les câbles d’instrumentation SAB France transmettent les signaux analogiques de mesure et de contrôle sur les sites chimiques et pétrochimiques. Fabriqués selon la norme NF M 87-202, ils résistent aux hydrocarbures et se déclinent avec écran général ou individuel, armés ou non. Gaine bleue pour la sécurité intrinsèque, version sans halogène C1 ou résistante au feu selon IEC 60331 : les 4 références standards sont disponibles en stock.
Câbles de transmission de données
EGFA
Câbles de transmission de données
EIFA
Câbles de transmission de données
EGSF
Câbles de transmission de données
EISF
Câbles de transmission de données
EGFA Résistant au feu
Souhaitez-vous explorer l'ensemble des produits de cette gamme ?
Qu’est-ce qu’un câble d’instrumentation ?
Un câble d’instrumentation relie les capteurs et transmetteurs de terrain (pression, température, débit, niveau) aux systèmes de contrôle-commande. Il transporte des signaux analogiques de faible intensité, le plus souvent en boucle 4-20 mA. La précision de la mesure dépend directement de la qualité de ce signal.
Ces signaux sont sensibles aux perturbations électromagnétiques émises par les lignes de puissance, les moteurs et les variateurs qui partagent les mêmes chemins de câbles. Cette famille a donc deux particularités : des conducteurs assemblés en paires, tierces ou quartes et un écran qui évacue les parasites vers la terre.
En France, la norme NF M 87-202 encadre leur construction pour les industries pétrolière et chimique, avec une exigence spécifique : la tenue aux hydrocarbures.

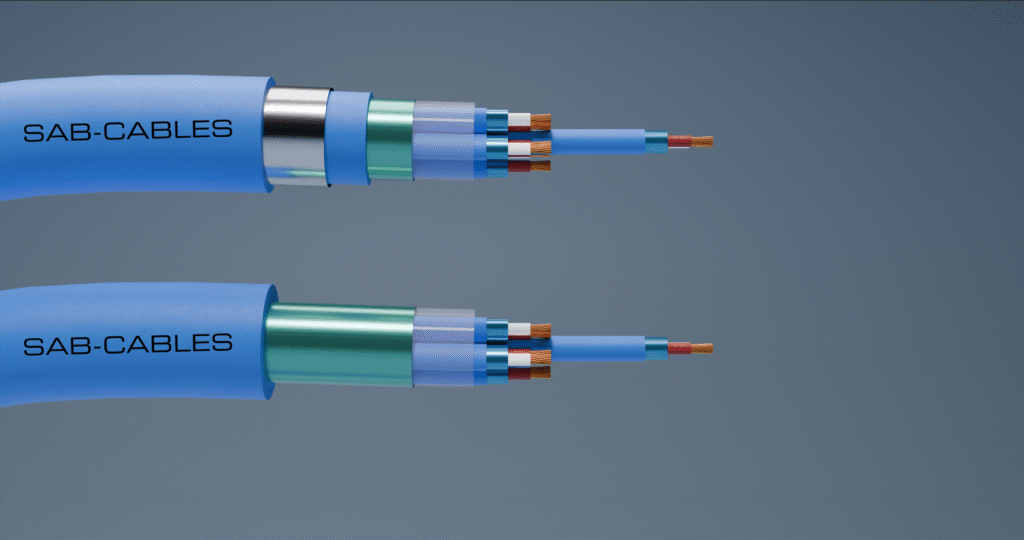

Nos câbles d’instrumentation blindés
Les 4 références partagent la même base : conducteurs en cuivre, isolation PVC, gaine résistante aux hydrocarbures. Elles se distinguent par deux choix seulement : le type d’écran (général ou individuel par paire) et la présence d’une armure en acier.
| Référence | Écran | Armure | Usage conseillé |
|---|---|---|---|
| EGSF | Général | Non | Pose protégée |
| EGFA | Général | Double feuillard acier | Pose exposée ou enterrée |
| EISF | Individuel par paire + général | Non | Signaux multiples, pose protégée |
| EIFA | Individuel par paire + général | Double feuillard acier | Signaux multiples, pose exposée |
| EGFA – Résistant au feu | Résistante au feu (IEC 60331), sans halogène C1 | Double feuillard acier | Pose exposée au feu |
Décoder la nomenclature : EG = écran général, EI = écran individuel, SF = sans feuillard (non armé), FA = feuillard acier (armé)

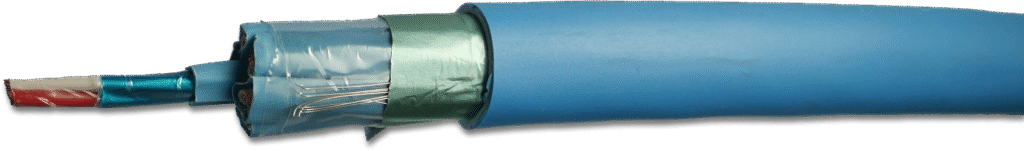

EGSF
Câble d’instrumentation
- Écran : Général
- Armure : Non
- Rayon de courbure : 10 x d
- Disponibilité : en stock – livraison depuis Auxerre et Nantes
EGFA
Câble d’instrumentation
- Écran : Général
- Armure : Double feuillard en acier
- Rayon de courbure : 15 x d
- Disponibilité : en stock – livraison depuis Auxerre et Nantes
EISF
Câble d’instrumentation
- Écran : Individuel + général
- Armure : Non
- Rayon de courbure : 10 x d
- Disponibilité : en stock – livraison depuis Auxerre et Nantes

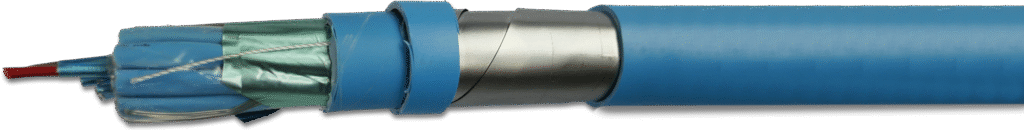

EIFA
Câble d’instrumentation
- Écran : Individuel + Général
- Armure : Double feuillard en acier
- Rayon de courbure : 15 x d
- Disponibilité : en stock – livraison depuis Auxerre et Nantes
EGFA – Résistant au feu
Câble d’instrumentation
- Écran : Général
- Armure : Double en feuillard acier
- Rayon de courbure : 15 x d
- Disponibilité : en stock – livraison depuis Auxerre et Nantes
Caractéristiques communes
| Caractéristique | Valeur |
|---|---|
| Norme | NF M 87-202 |
| Tension nominale | Uo/U 300/500 V |
| Gaine | PVC, bleue RAL 5012 (sécurité intrinsèque) ou grise RAL 7001 |
| Tenue aux hydrocarbures | Aliphatiques et aromatiques (NF M 87-202 annexe A) |
| Comportement au feu | Non propagateur de la flamme (IEC 60332-1-2) |
| Température | −15 / +90 °C |
| Conformité | CE, RoHS |
Où peut-on retrouver ces câbles plus précisément ?
Ces câbles sont principalement utilisés dans les industries chimiques, pétrochimiques, gazières et pharmaceutiques. Mais on les retrouve plus largement dans toutes les industries où la remontée d’informations et le contrôle des opérations de fabrication ou de traitement sont essentiels.
Utilisés dans les sites à haut risques, ces câbles sont conçus pour transmettre des signaux analogiques et récupérer les informations provenant de capteurs et de vannes.
Les câbles d’instrumentation EGFA EIFA EGSF et EISF peuvent être utilisés dans différentes sphères d’applications comme les installations en pose fixe sur les sites :
- Chimiques.
- Pétrochimiques.
- Pharmaceutiques.
- Pétroliers.
Nous vous proposons des versions spéciales sur demande avec des comportements au feu améliorés :
-
Câbles non-propagateurs de l’incendie
-
Câbles résistants au feu
-
Câbles sans halogène
-
Câble avec gaine en ETFE, produits uniquement sur étude
→ Contactez-nous pour en savoir plus sur ces références spéciales.
Les avantages de nos câbles
Stock important
Ces câbles sont en stock dans nos centres logistiques.
Sans halogène
Nos câbles d'instrumentation existent en version sans halogène.
Bon comportement au feu
Ils sont non propagateur de la flamme selon IEC et/ou EN 60332-1-2 et existent en version résistante aux feu.
Normes
Ces câbles sont conformes à la norme NF-M87-202.
