EGFA / Code EGFA

Type : Câbles de transmission de données

Désignation : EGFA

Télécharger la fiche technique

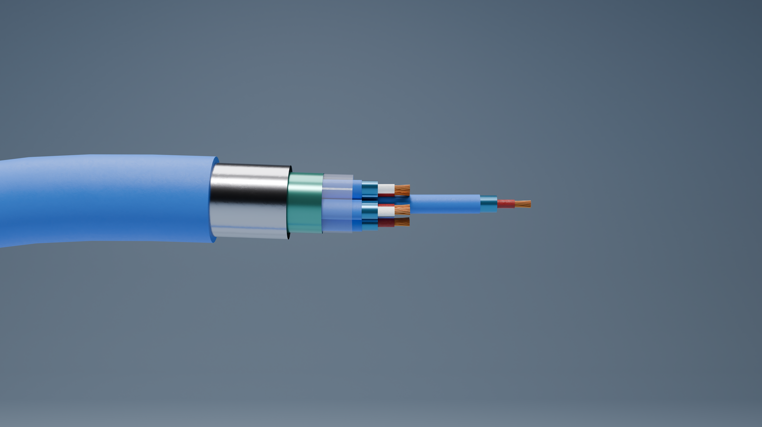

EGFA - câble d'instrumentation - Résistance aux hydrocarbures selon NF M 87-202
  • Famille : Câbles de transmission de données
  • Température : 70
  • Souplesse : Semi rigide
  • Repérage conducteur : Autre
  • Isolation : PVC
  • Gaine extérieure : PVC
  • Code article : EGFA
  • Blindage : Oui
  • Armé : Oui
  • Résistance aux huiles : Oui
  • Sans halogenes : Non
  • Non propagateur de la flamme : Oui
  • Non propagateur de l'incendie : Non
  • Résistant au feu : Non
  • Homologué UL : Non
  • Enregistré UL : Non
  • HAR : Non
  • ECE R 118 : Non
  • Tension de service : 250 V max
  • Conducteur : âme en cuivre nu classe 1 ou 2, selon EN 60228 + IEC 60228 + UTE C 32-014
  • Isolation : PVC selon NF C 32-020
  • Assemblage : en paire, en tierce ou en quarte + ruban polyester
  • Écran : drain de continuité en cuivre étamé (7 x 0,2mm) + ruban aluminium/polyester
  • Gaine intérieure : PVC selon NF C 32-020
  • Armure : double feuillard en acier
  • Gaine extérieure : PVC selon NF C 32-020
  • Couleur de gaine : bleue RAL 5012 ou grise RAL7001

01IP09EGFA, 12IP09EGFA, 01IQ09EGFA

  • Tension nominale : Uo/U 300/500 V
  • Tension d’essai :
    • conducteur/conducteur : 2000 V
    • conducteur/écran 1500 V
  • Plage de température : -30/+70°C
  • Rayon de courbure : 15 x d
  • Résistance d’isolement : 500MΩ/km min.
  • Résistance du conducteur max. :
    • 1 x 0,8 mm (0,5 mm²): 37,5 Ω/km
    • 7 x 0,4 mm (0,88 mm²): 21,4 Ω/km
    • 7 x 0,53 mm (1,5 mm²): 12,5 Ω/km
  • Comportement au feu : non propagateur de la flamme selon IEC 60332-1-2 + VDE 0482-332-1-2 + EN 60332-1-2
  • Résistance aux hydrocarbures aliphatiques et aromatiques : selon NF M 87-202 annexe A
  • Capacitance :
    • 1 x 0,8 mm (0,5 mm²) = 145 nF/km max.
    • 7 x 0,4 mm (0,88 mm²) = 160 nF/km max.
    • 7 x 0,53 mm (1,5 mm²) = 180 nF/km max.
  • Utilisé pour la transmission de signaux analogiques de mesure dans l’industrie chimique et pétrochimique
  • NF M 87-202
  • Bon comportement au feu
  • Résistant aux huiles
