EISF / Code EISF

Type : Câbles de transmission de données

Désignation : EISF

Télécharger la fiche technique

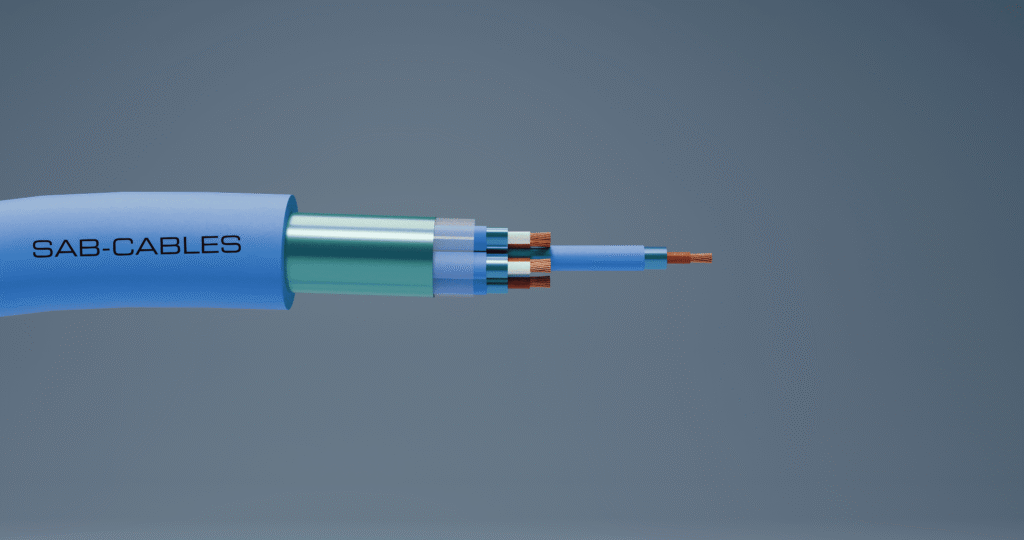

EISF : Câble d'instrumentation selon NF M 87202
  • Famille : Câbles de transmission de données
  • Température positive : 70
  • Température négative : 15
  • Souplesse : Semi rigide
  • Repérage conducteur : Autre
  • Isolation : PVC
  • Gaine extérieure : PVC
  • Code article : EISF
  • Blindage : Oui
  • Armé : Non
  • Résistance aux huiles : Oui
  • Sans halogenes : Non
  • Non propagateur de la flamme : Oui
  • Non propagateur de l'incendie : Non
  • Résistant au feu : Non
  • UL Listed : Non
  • UL Registered : Non
  • HAR : Non
  • ECE R 118 : Non
  • RPC (B2ca, Cca, Eca...) : Non
  • Tension de service : 250 V max
  • Conducteur : âme en cuivre nu classe 1 ou 2, selon IEC et/ou EN 60228
  • Isolation : PVC RH
  • Câblage individuel : en paire, en tierce ou en quarte
  • Écran individuel : fil de continuité en cuivre étamé + ruban aluminium/polyester
  • Gaine individuelle : PVC
  • Assemblage : assemblé individuellement par paire (IP), tierce (IT), ou quarte (IQ), en couches
  • Rubanage : ruban polyester
  • Écran général : fil de continuité en cuivre étamé + ruban aluminium/polyester
  • Gaine extérieure : PVC RH selon NF C 87-202
  • Couleur de gaine : bleue RAL 5012 ou grise RAL 7001
  • Tension nominale : 300/500 V
  • Tension d’essai :
    • conducteur/conducteur : 1500 V
    • conducteur/écran : 1000 V
  • Plage de température : -15/+90°C
  • Rayon de courbure : 15 x d
  • Résistance d’isolement : 500MΩ/km min.
  • Résistance du conducteur max. :
    • 1 x 0,8 mm (0,5 mm²) = 37,5 Ω/km
    • 7 x 0,4 mm (0,88 mm²) = 21,4 Ω/km
    • 7 x 0,53 mm (1,5 mm²) = 12,3 Ω/km
  • Comportement au feu :
    • non propagateur de la flamme selon IEC et/ou EN 60332-1-2
  • Résistance aux hydrocarbures aliphatiques et aromatiques : selon NF M 87-202 annexe A
  • Capacitance :
    • 1 x 0,8 mm (0,5 mm²) = 145 nF/km max.
    • 7 x 0,4 mm (0,88 mm²) = 160 nF/km max.
    • 7 x 0,53 mm (1,5 mm²) = 180 nF/km max.
  • Absence de substances dangereuses : selon directive RoHS de l’Union Européenne
  • Utilisé pour la transmission de signaux analogiques de mesure dans l’industrie chimique et pétrochimique
  • NF M 87-202
  • Bon comportement au feu
  • Résistant aux huiles
  • flexible
Besoin d'un renseignement ? Contactez-nous

Découvrir les autres produits de la gamme :

Découvrez les compositions du câble EISF :

Ref.Nb. de cond. x section nominale n x mm²ø ext. ± 5% mmPoids de cuivre kg/kmPoids du câble ≈ kg/km
03IP05EISF3 x 2 x 0,512,239120
07IT05EISF7 x 3 x 0,516,786320
12IP05EISF12 x 2 x 0,521,6149555
01IP09EISF1 x 2 x 0,8813,243346
07IP09EISF7 x 2 x 0,8820,4135490
07IT09EISF7 x 3 x 0,8821,5197590
12IP09EISF12 x 2 x 0,8826,0230760
12IT09EISF12 x 3 x 0,8830,2335950
19IP09EISF19 x 2 x 0,8830,03641200
27IP09EISF27 x 2 x 0,8834,25201650
