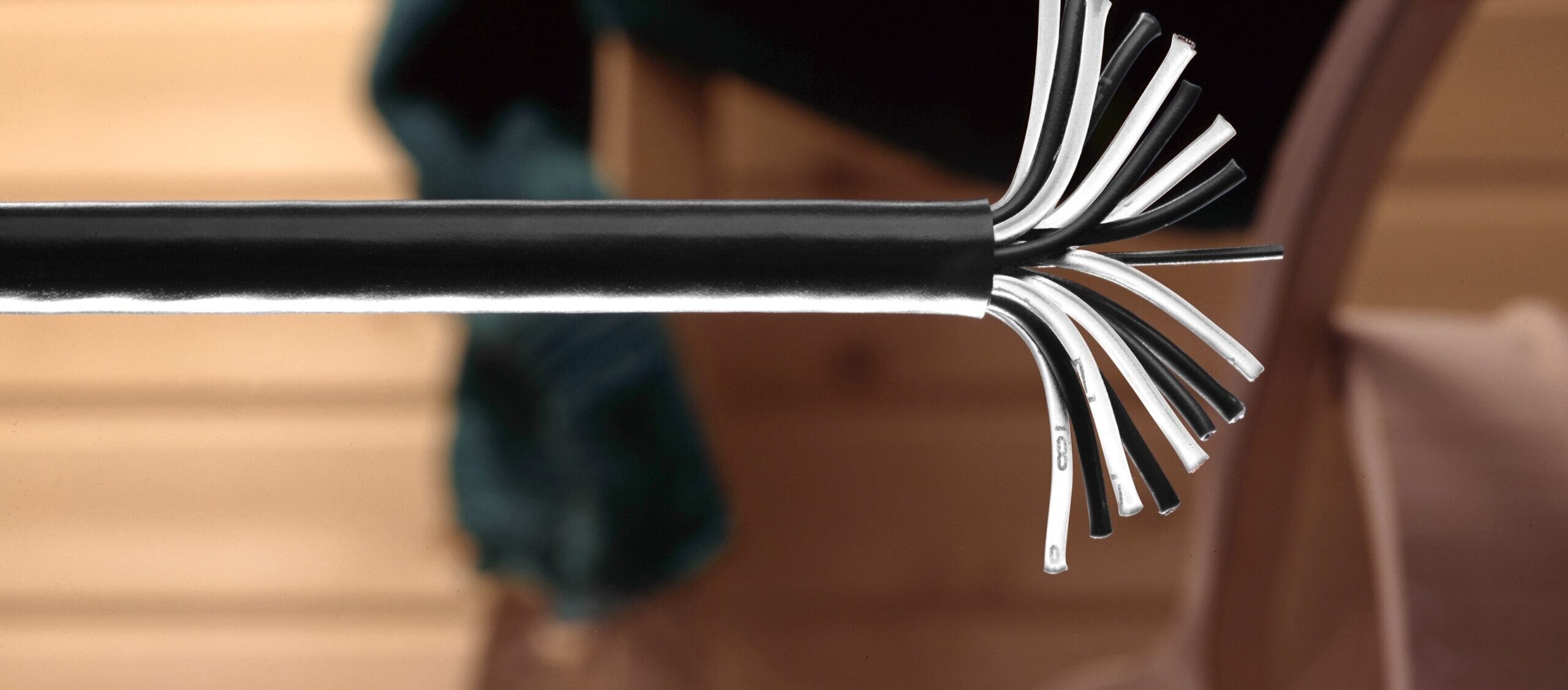

Câbles pour thermocouples : extension et compensation

SAB France, acteur majeur dans la mesure de température

Les sondes de température thermocouple nécessitent l’emploi de câbles spécifiques. Ces câbles sont constitués de deux conducteurs : un positif et un négatif.

Les matériaux avec lesquels ils sont composés répondent à des critères spécifiques (couple et Force Electro Motrice – fem) et sont adaptés aux différents types de sondes thermocouples. Ainsi, ces câbles sont en mesure d’assurer la transmission du signal entre la sonde thermocouple et le système d’acquisition.
Toutefois, ces câbles d’extensions ou de compensation ont une limite de température ambiante plus basse que la sonde.

Un câble pour thermocouple doit être défini en fonction du type de sonde à laquelle il est associé (type K, J,T, R, B…). Ensuite,  il faut identifier par rapport à l’installation s’il est nécessaire d’utiliser un câble d’extension ou de compensation.

Enfin il est capital de déterminer les éléments suivants :  la section, les besoins en blindage ainsi que le choix des matériaux.

Câbles d’extension : caractéristiques techniques

• La structure nominale des conducteurs est identique au thermocouple respectif.
• La plage de température est limitée (en général 0/+200°C) pour l’utilisation de ces câbles
• La lettre X après la lettre du thermocouple (par exemple KX) permet de distinguer leur marquage

Câbles de compensation : caractéristiques techniques

• L’alliage des conducteurs n’est pas obligatoirement identique au thermocouple respectif.
• Le matériau de substitution possède les mêmes caractéristiques thermoélectriques que le TC sur la plage de température autorisée (en général 0/+200°C).
• Ils sont marqués d’un C après la lettre du thermocouple (par exemple KC).

Matériaux :

Nous différencions les matériaux d’origine des matériaux de substitution. Les câbles en matériaux d’origine se nomment „câbles d’extension” ou „câbles thermocouple”. Parallèlement, les câbles dont les conducteurs sont fabriqués avec des matériaux de substitution, sont quant à eux désignés par le nom „câbles de compensation”.

Ces câbles sont utilisés dans les haut-fourneaux, les entrepôts frigorifiques, les sites petros chimiques, banc de test.
