La composition d’un câble : Tout ce que vous devez savoir
Découvrez ici les composants clés de la construction d’un câble pour comprendre ses éléments essentiels et leur fonction.
Définition du câble électrique
Il s’agit d’un composant électrotechnique servant au transport de l’électricité, afin de transmettre de l’énergie ou de l’information.
Types de câbles
Câble multiconducteur ou multipolaire : Il s’agit d’un câble composé de plusieurs conducteurs isolés.
Câble monoconducteur ou unipolaire : Simple, avec un seul conducteur (qui peut être composé de plusieurs brins).

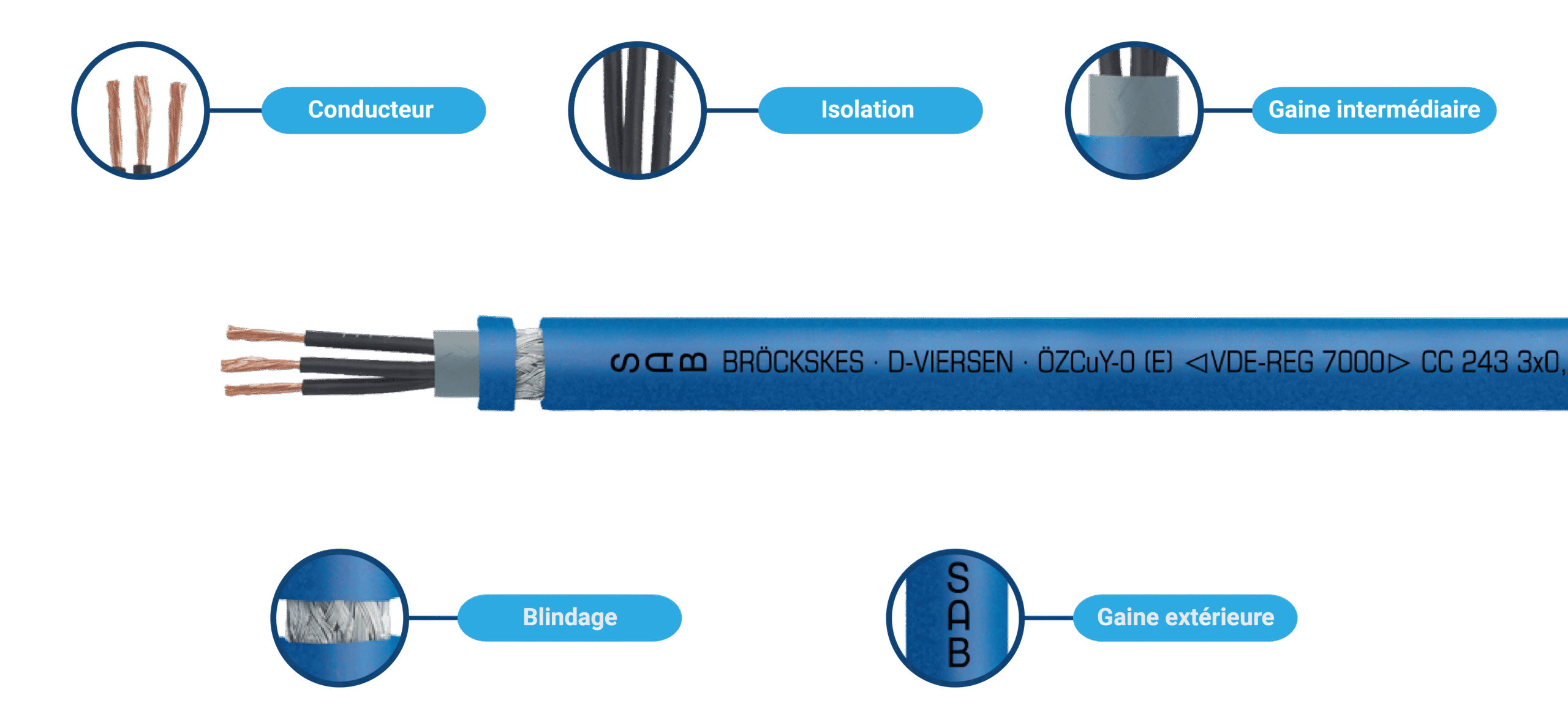

Composants essentiels d’un câble
- Conducteur : Également connu sous le nom d’âme, ce fil conducteur peut être en cuivre, cuivre étamé, ou parfois en aluminium. Plusieurs brins de cuivre offrent une flexibilité accrue.
- Isolation : Il s’agit d’une couche thermoplastique ou silicone enveloppant le conducteur pour assurer une isolation thermique, électrique et mécanique optimale.
- Blindage (Optionnel) : Protège les signaux électriques des interférences électromagnétiques environnantes, crucial pour maintenir la qualité du signal. De même, à l’intérieur d’un câble comportant plusieurs conducteurs, les écrans permettent d’assurer une protection de chaque groupe de conducteurs vis à vis des autres. Le blindage se retrouve sous forme de tresse, de ruban alu ou encore de guipage. (Il ne doit pas être confondue avec l’armure, que l’on explique plus bas).
- Gaine extérieure : Similaire à l’isolation mais avec une fonction de protection supplémentaire contre les contraintes thermiques, mécaniques et chimiques. Le choix du matériau dépend de la souplesse nécessaire et de l’environnement d’utilisation. C’est également lors de cette étape que le câble est marqué.
Les autres éléments
- Armure (Optionnel) : Cette protection ajoutée aux câbles électriques permet de les protéger contre les dommages mécaniques, les attaques chimiques ou encore de rongeurs. Exemple d’armure : feuillard acier et tresse acier galvanisé. (Dans certains cas, il possible d’avoir une armure et un blindage dans un même câble)
- Gaine intermédiaire (Optionnel) : L’extrusion d’une gaine intérieure est nécessaire uniquement pour un câble blindé par tresse ou guipage. Cela permet de protéger le toron central des conducteurs contre le contact direct avec la tresse métallique et de prévenir les dommages éventuels aux isolants lors des mouvements.
La composition d’un câble chez SAB : voyons plus loin
Chez SAB, nous concevons des câbles hybrides sur mesure qui intègrent divers types de conducteurs, tuyaux, fibres optiques et éléments de tractions, tout cela regrouper dans un seul câble, sous une même gaine. Ces câbles sont conçus pour répondre aux besoins spécifiques de nos clients, offrant une solution complète et efficace pour une variété d’applications.
Conclusion
La construction d’un câble nécessite une attention particulière à chaque étape, de la sélection des matériaux à l’application finale de la gaine extérieure. Chaque composant joue un rôle essentiel dans la performance et la durabilité du câble, assurant ainsi une fiabilité optimale dans diverses applications industrielles et résidentielles.
Pour en savoir plus sur nos câbles et leurs applications spécifiques, contactez-nous dès aujourd’hui pour une consultation personnalisée.
