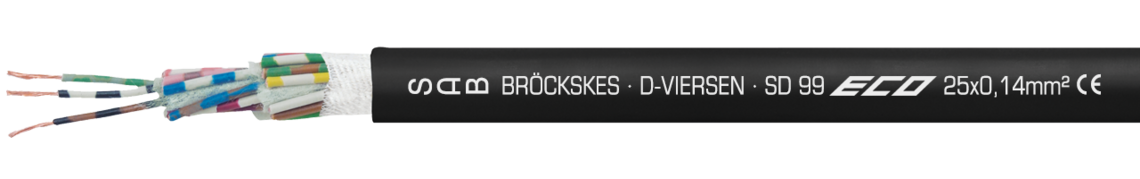

SD 99 ECO / Code 0973

Type : Câbles pour chaînes porte-câbles / robotique

Désignation : SD 99 ECO

Conducteur : âme multibrins extra-fins en cuivre nu
Isolation : SABIXⓇ
Repérage : en référence à DIN 47100
Câblage : rubanage spécial composé d’un ruban non-tissé sur chaque couche
Rubanage : ruban non-tissé
Gaine extérieure : PUR, TMPU selon EN 50363-10-2 + VDE 0207-363-10-2 avec aspect mat
Couleur : noire (RAL 9005)

Tension nominale : max. 350 V selon VDE 0812
Tension d’essai : conducteur/conducteur 1500 V
Angle de torsion : ± 60°/1 m
Rayon de courbure mini
- Utilisation fixe : 3 x d
- Utilisation mobile : 7,5 x d
Plage de température
- Utilisation fixe : -50/+90 °C
- Utilisation mobile : -40/+90 °C
Absence d’halogène : selon IEC 60754-1 + VDE 0482-754-1
Résistance à l’huile : très bonne – TMPU selon EN 50363-10-2 + VDE 0207-363-10-2
Résistance chimique : bonne aux acides, aux bases alcalines, aux solvants, aux fluides hydrauliques etc.
Souplesse permanente : très bonne
Résistance UV : selon HD 605
Résistance à l’ozone : selon DIN EN 50396
Résistance à l’eau salée : selon UL 1309
Absence de substances dangereuses : selon directive RoHS de l’Union européenne

Réf.	Nb. de conducteurs x section nominale n x mm²	ø des brins mm	ø ext. ± 10% mm	Poids de cuivre kg/km	Poids du câble ≈ kg/km
SD 99 ECO – câble multi conducteur non blindé
09730402	4 x 0,25	0,11	3,6	9,6	18
09730702	7 x 0,25	0,11	4,6	16,8	31
09730203	2 x 0,34	0,11	3,2	6,6	13
09730403	4 x 0,34	0,11	3,9	13,2	22

Autres dimensions et couleurs sur demande.

Réf.	Nb. de paires x section nominale n x 2 x mm²	ø des brins mm	ø ext. ± 10% mm	Poids de cuivre kg/km	Poids du câble ≈ kg/km
SD 99 C TP ECO – câble multi paires avec tresse cuivre
09890314	3 x 2 x 0,14	0,11	4,8	21,8	30
09891014	10 x 2 x 0,14	0,11	7,6	49,7	69
09890225	2 x 2 x 0,25	0,11	4,8	23,6	33
09890425	4 x 2 x 0,25	0,11	6,3	36,9	49
09890525	5 x 2 x 0,25	0,11	6,8	43,7	60
09890625	6 x 2 x 0,25	0,11	7,0	51,1	68
09890434	4 x 2 x 0,34	0,11	6,8	46,1	58
09890250	2 x 2 x 0,50	0,11	6,0	36,9	50
09890350	3 x 2 x 0,50	0,11	6,8	48,5	65

Autres dimensions et couleurs sur demande.

Réf.	Nb. de conducteurs x section nominale n x mm²	ø des brins mm	ø ext. ± 10% mm	Poids de cuivre kg/km	Poids du câble ≈ kg/km
SD 99 C ECO – câble multi conducteur avec tresse cuivre
09830801	8 x 0,14	0,11	4,8	24,4	34
09831201	12 x 0,14	0,11	5,4	31,6	43
09830402	4 x 0,25	0,11	4,1	20,0	27
09830502	5 x 0,25	0,11	4,5	25,9	34
09831202	12 x 0,25	0,11	6,3	46,5	59
09830403	4 x 0,34	0,11	4,4	27,1	33
09830503	5 x 0,34	0,11	4,7	30,3	38
09831803	18 x 0,34	0,11	7,7	83,1	101
09830550	5 x 0,50	0,11	5,5	40,0	51
09830475	4 x 0,75	0,11	6,2	46,4	62

Autres dimensions et couleurs sur demande.
