AR2V / Code AR2V

Type : Câbles de puissance et raccordement moteur

Désignation : AR2V

Télécharger la fiche technique

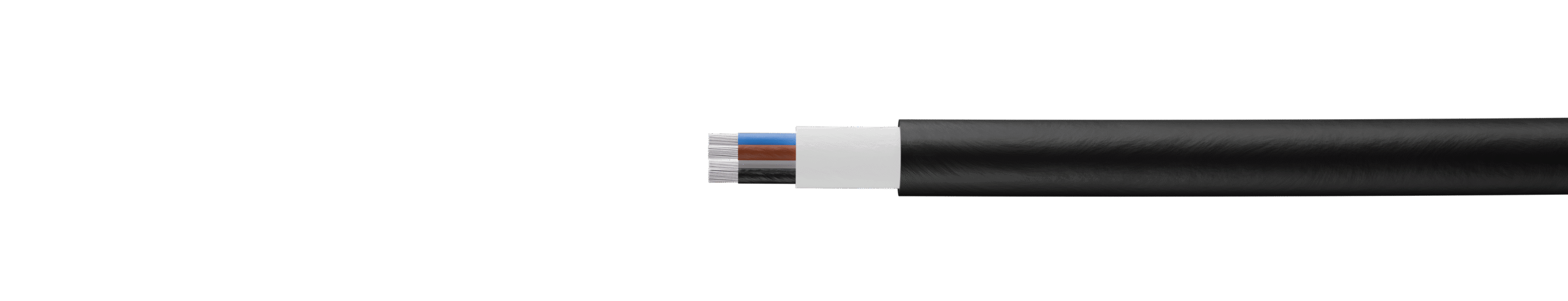

AR2V - Câble industriel rigide
  • Famille : Câbles de puissance et raccordement moteur
  • Température positive : 90
  • Température négative : 25
  • Souplesse : Rigide
  • Repérage conducteur : HD 308
  • Isolation : XLPE
  • Gaine extérieure : PVC
  • Code article : AR2V
  • Blindage : Non
  • Armé : Non
  • Résistance aux huiles : Non
  • Sans halogenes : Non
  • Non propagateur de la flamme : Oui
  • Non propagateur de l'incendie : Non
  • Résistant au feu : Non
  • UL Listed : Non
  • UL Registered : Non
  • HAR : Non
  • ECE R 118 : Non
  • RPC (B2ca, Cca, Eca...) : Non
  • Tension de service : 1000 V
  • Conducteur : âme câblée en aluminium, classe 2, circulaire ou sectorielle selon IEC 60228
  • Isolation : XLPE (Polyéthylène réticulé)
  • Repérage : selon HD 308, à partir de 7 conducteurs noirs numérotés
  • Gaine extérieure : PVC
  • Couleur de gaine : noire
  • Tension nominale : Uo/U 0,6/1 kV (AC)
  • Tension d’essai : 3,5kV a.c. (5min.)
  • Plage de température
    • Minimum de service : -25°C
    • Maximale du conducteur : +90°C
    • En court-circuit : +250°C (≤ 5sec)
  • Euroclasse : Eca
  • Effort de traction max. (N) : sur conducteurs 30 x section mm² sur la gaine : 3 x d²
  • Comportement au feu : NFC 32-070 (C2) non propagateur de la flamme selon IEC 60332-1-2
  • Résistance aux UV : bonne
  • Normes de référence : selon IEC 60364-5-52 + XP C 32-321 + IEC 60502-1
  • Absence de substances dangereuses : selon directive RoHS de l’Union européenne
Besoin d'un renseignement ? Contactez-nous

Découvrez les compositions du AR2V :

RéférenceNb de cond. x section nominale n x mm²Ø ext. approx. mmPoids du câble ≈kg/kmIntensité admissible dans l‘air – A
AR2V0101601 x 169,110384
AR2V0102501 x 2510,7144101
AR2V0103501 x 3511,8181126
AR2V0105001 x 5013,0223154
AR2V0107001 x 7015,0301198
AR2V0109501 x 9516,9394241
AR2V0112001 x 12018,5473280
AR2V0115001 x 15020,6590324
AR2V0118501 x 18522,7730371
AR2V0124001 x 24025,6933439
AR2V0130001 x 30028,11203508
AR2V0140001 x 40032,21585663
AR2V0303513G3523,3650120
AR2V0401614 x 1618,741277
AR2V0402514G2522,659797
AR2V0403514G3525,3772120
AR2V0405004 x 5028,41018146
AR2V0407004 x 7027,31185187
AR2V0409504 x 9531,51533227
AR2V0412004 x 12034,91917263
AR2V0415004 x 15038,12364304
AR2V0418504 x 18542,02931347
AR2V0424004 x 24047,23696409
AR2V0501605G1620,649677
AR2V0502505G2522,659797
AR2V0503505G3527,4951/
AR2V0505005G5031,01232/

Autres dimensions sur demande. Les valeurs indiquées sont théoriques et sont soumises aux tolérances de fabrication normales
