TR 600 red / Code 0298

Type : Câbles de contrôle commande

Désignation : TR 600 red

Télécharger la fiche technique

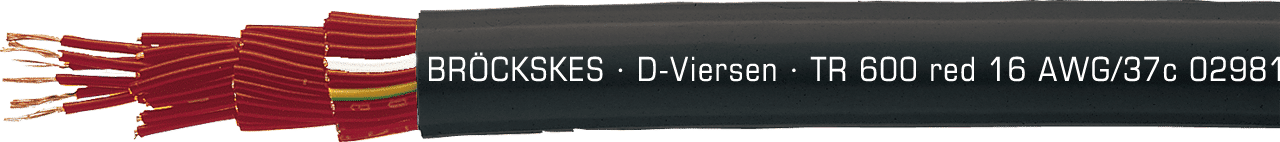

Câble TR 600 red
  • Famille : Câbles de contrôle commande
  • Température positive : 105
  • Température négative : 25
  • Souplesse : Souple
  • Repérage conducteur : Autre
  • Isolation : PVC
  • Gaine extérieure : PVC
  • Code article : 0298
  • Blindage : Non
  • Armé : Non
  • Résistance aux huiles : Oui
  • Sans halogenes : Non
  • Non propagateur de la flamme : Oui
  • Non propagateur de l'incendie : Oui
  • Résistant au feu : Non
  • UL Listed : Oui
  • UL Registered : Oui
  • HAR : Non
  • ECE R 118 : Non
  • RPC (B2ca, Cca, Eca...) : Non
  • Tension de service : UL-AWM / (UL) / c(UL) = 600 V (UL) WTTC / CSA-AWM = 1000 V
  • Conducteur : âme multibrins en cuivre nu en référence à IEC 60228, VDE 0295 classe 5 + UL standard 758 tableau 5.1 + UL 1581 tableau 20.1
  • Isolation : PVC/Nylon spécial
  • Repérage : conducteurs rouges numérotés, conducteur neutre blanc-bleu et à partir de 3, conducteur de terre vert/jaune
  • Câblage : en couches
  • Gaine extérieure : PVC particulièrement résistant à l’huile et aux rayons UV
  • Couleur : noir (RAL 9005)
  • Tension :
    • UL-AWM / (UL) / c(UL) : 1600 V
    • (UL) WTTC : 1000 V
  • Tension d’essai :
    • AWG 18-10 = 6000 V
    • AWG 8-2 = 7500 V
  • Rayon de courbure mini :
    • utilisation fixe:
      • < 12 mm = 3 x d
      • > 12 mm = 4 x d
    • utilisation mobile:
      • < 12 mm = 5 x d
      • > 12 mm = 6 x d
  • Résist. aux radiations : 8 x 10⁷ cJ/kg
  • Température :
    • UL-AWM : jusqu’à +105°C | utilisation fixe : -25°C
    • (UL) / c(UL) / CSA-AWM: jusqu’à +90°C
  • Comportement au feu : (UL) FT4 + c(UL) FT1, FT2, FT4 + CSA FT1, FT2
  • Résistance à l’huile I : oui
  • Résistance UV: oui
  • Limite de longueur exposée (Exposed Runs) : oui
  • Câble enterré (Direct Burial) : oui
  • Zone des installations industrielles (Machinery Area) : oui
  • Absence de substances dangereuses : selon directive RoHS de l’Union européenne, voir chapitre N « Données techniques »
  • Câbles souples pour application en chemin de câbles comme Tray Cables
  • Résistance à l’huile
  • Résistance à l’UV
  • NFPA 79 pour installations industrielles
  • WTTC homologation
  • WTTC : UL sujet 2277
  • TC : UL sujet 1277
  • Homologué (UL) / (cUL)
Besoin d'un renseignement ? Contactez-nous

Découvrez les compositions du TR 600 red

Réf.Nb. de conducteurs x section nominale n x AWGø des brins mmø ext. ± 5% mmPoids de cuivre kg/kmPoids du câble ≈ kg/km
029818033 x 180,217,728,883
029818044 x 180,218,338,499
029818055 x 180,219,048,0118
029818077 x 180,219,867,2146
029818099 x 180,2111,986,4194
0298181212 x 180,2112,5115,2227
0298181616 x 180,2114,6153,6310
0298181818 x 180,2115,3172,8343
0298181919 x 180,2115,3182,4352
0298182525 x 180,2118,1240,0450
0298182727 x 180,2118,1259,2476
0298183737 x 180,2120,1355,2620
0298185050 x 180,2124,6480,0868
029816033 x 160,268,343,2103
029816044 x 160,269,057,6123
029816055 x 160,269,872,0148
029816077 x 160,2610,7100,8186
029816088 x 160,2612,3115,2222
029816099 x 160,2613,1129,6248
0298161212 x 160,2614,5172,8313
0298161616 x 160,2616,0230,4397
0298161818 x 160,2616,8259,2439
0298161919 x 160,2616,8273,6453
0298162525 x 160,2619,9360,0581
0298162727 x 160,2619,9388,8616
0298163737 x 160,2623,3532,8862
0298165050 x 160,2627,1720,01126
0298166161 x 160,2628,8878,41336
029814033 x 140,269,272,0138
029814044 x 140,2610,096,0168
029814055 x 140,2610,9120,0202
029814077 x 140,2611,9168,0258
029814099 x 140,2615,4216,0362
0298141212 x 140,2616,1288,0434
0298141818 x 140,2618,8432,0613
0298142525 x 140,2623,5600,0878
029812033 x 120,3110,5115,2194
029812044 x 120,3111,4153,6238
029812055 x 120,3112,5192,0289
029812077 x 120,3114,4268,8394
029810033 x 100,3112,4172,8279
029810044 x 100,3114,2230,4366
029810055 x 100,3115,6288,0443
029810077 x 100,3117,0403,2573
029808044 x 80,4118,1337,9579
029808055 x 80,4119,9422,4716
029806044 x 60,4122,8541,4908
029806055 x 60,4125,1676,81099
029804044 x 40,4127,4844,81361
029804055 x 40,4130,31056,01656
029802044 x 20,4131,51305,61928
029802055 x 20,4134,91632,0234
