SD 90 C TP / Code 0771

Type : Câbles de transmission de données

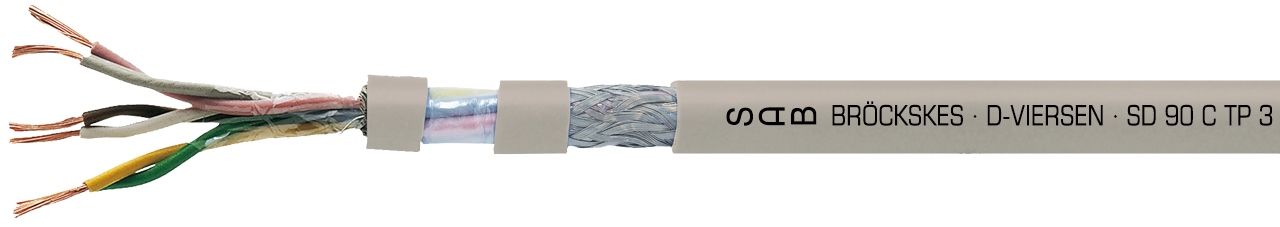

Désignation : SD 90 C TP

Télécharger la fiche technique
Câble de transmission de données souple en permanence en PVC/PUR, en paires avec tresse cuivre
  • Famille : Câbles de transmission de données
  • Température positive : 70
  • Température négative : 30
  • Souplesse : Extra souple
  • Repérage conducteur : DIN 47100
  • Isolation : PVC
  • Gaine extérieure : PUR
  • Code article : 0771
  • Blindage : Oui
  • Armé : Non
  • Résistance aux huiles : Oui
  • Sans halogenes : Non
  • Non propagateur de la flamme : Non
  • Non propagateur de l'incendie : Non
  • Résistant au feu : Non
  • UL Listed : Non
  • UL Registered : Non
  • HAR : Non
  • ECE R 118 : Non
  • RPC (B2ca, Cca, Eca...) : Non
  • Tension de service : max. 350 V
  • Conducteur : âme multibrins extra-fins en cuivre nu
  • Isolation : PVC, TI2 selon EN 50363-3 + VDE 0207-363-3
  • Repérage : en référence à DIN 47100
  • Câblage : en paires, paires câblées rubanage spécial composé d’un ruban non-tissé sur la couche extérieure
  • Rubanage : ruban non-tissé
  • Blindage : tresse en cuivre étamé
  • Rubanage : ruban non-tissé
  • Gaine extérieure : PUR, TMPU selon EN 50363-10-2 + VDE 0207-363-10-2 avec aspect mat
  • Couleur : grise (RAL 7032)
  • Tension nominale : max. 350 V selon VDE 0812
  • Tension d’essai :
    • Conducteur/conducteur 1500 V
    • Conducteur/blindage 1200 V
  • Rayon de courbure mini : souple en permanence 7,5 x d
  • Résistant aux radiations : 5 x 10⁷ cJ/kg
  • Plage de température
    • Utilisation fixe : -30/+70°C
    • Utilisation mobile : -5/+70°C
    • Courte durée : +200°C
  • Résistance aux huiles : très bonne – TMPU selon EN 50363-10-2 + VDE 0207-363-10-2
  • Résistance chimique : bonne aux acides, aux bases alcalines, aux solvants, aux fluides hydrauliques etc.
  • Souplesse : très bonne
  • Absence de substances dangereuses : selon directive RoHS de l’Union Européenne
  • Très bonne compatibilité électromagnétique
  • Résistance accrue à l’abrasion
  • Résilience élevée
  • Bonne résistance chimique
  • Rentabilité élevée
Besoin d'un renseignement ? Contactez-nous

Découvrez les compositions du SD 90 C TP

Réf.Nb. de paires x section nominale n x 2 x mm²ø des brins mmø ext. ± 10% mmPoids de cuivre kg/kmPoids du câble ≈ kg/km
077102142 x 2 x 0,140,114,915,931
077103143 x 2 x 0,140,115,420,337
077104144 x 2 x 0,140,116,024,744
077105145 x 2 x 0,140,116,530,354
077107147 x 2 x 0,140,117,035,967
0771181418 x 2 x 0,140,1110,489,7143
0771251425 x 2 x 0,140,1112,1114,4186
077102252 x 2 x 0,250,115,421,840
077103253 x 2 x 0,250,115,928,348
077104254 x 2 x 0,250,116,736,259
077105255 x 2 x 0,250,117,242,770
077107257 x 2 x 0,250,117,654,190
0771182518 x 2 x 0,250,1112,0133,5204
0771252525 x 2 x 0,250,1113,9177,2269
077102342 x 2 x 0,340,116,328,453
077103343 x 2 x 0,340,116,936,663
077104344 x 2 x 0,340,117,946,778
077105345 x 2 x 0,340,118,855,497
077107347 x 2 x 0,340,119,470,9127
0771183418 x 2 x 0,340,1114,8175,2287
0771253425 x 2 x 0,340,1117,1258,6391
077102502 x 2 x 0,500,166,936,265
077103503 x 2 x 0,500,167,649,381
077104504 x 2 x 0,500,168,961,2101
077105505 x 2 x 0,500,169,773,3123
077107507 x 2 x 0,500,1611,0108,6180
0771185018 x 2 x 0,500,1616,8267,8399
0771255025 x 2 x 0,500,1619,2347,3509
077102752 x 2 x 0,750,167,849,387
077103753 x 2 x 0,750,168,865,9110
077104754 x 2 x 0,750,1610,498,9148
077105755 x 2 x 0,750,1611,7118,9188
077107757 x 2 x 0,750,1612,6152,4246
0771187518 x 2 x 0,750,1619,4366,8545
0771257525 x 2 x 0,750,1622,4481,4709
