SABIX R 638 FRNC / Code 6638

Type : Câbles de contrôle commande

Désignation : SABIX R 638 FRNC

Télécharger la fiche technique

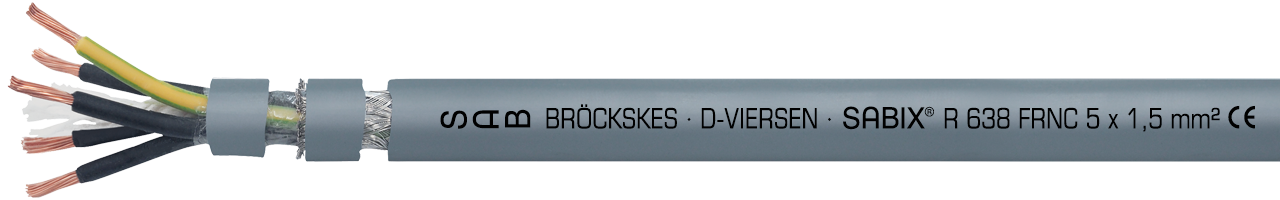

SABIX R 638 FRNC : Câble sans halogène blindé pour le ferroviaire avec conducteurs numérotés, qualifié EN 45545-2 et UN/ECE R 118
  • Famille : Câbles de contrôle commande
  • Température positive : 90
  • Température négative : 40
  • Souplesse : Souple
  • Repérage conducteur : Noir numérotés avec ou sans V/J
  • Isolation : SABIX®
  • Gaine extérieure : SABIX®
  • Code article : 6638
  • Blindage : Oui
  • Armé : Non
  • Résistance aux huiles : Non
  • Sans halogenes : Oui
  • Non propagateur de la flamme : Oui
  • Non propagateur de l'incendie : Oui
  • Résistant au feu : Non
  • UL Listed : Non
  • UL Registered : Non
  • HAR : Non
  • ECE R 118 : Non
  • RPC (B2ca, Cca, Eca...) : Non
  • Tension de service : Uo/U 300/500 V
  • Conducteur : âme multibrins en cuivre nu selon IEC 60228, VDE 0295, classe 5
  • Isolation : SABIX® spécial
  • Repérage : conducteurs noirs numérotés selon EN 50334 + VDE 0293-334, à partir de 3, conducteur de terre vert/jaune
  • Câblage : en couches
  • Rubanage : feuille
  • Blindage : tresse en cuivre étamé
  • Gaine extérieure : SABIX® spécial
  • Couleur : grise (RAL 7000)
  • Tension nominale : Uo/U 300/500 V
  • Tension d’essai :
    • Conducteur/conducteur 3000 V
    • Conducteur/blindage 2000 V
  • Rayon de courbure mini :
    • Utilisation fixe : 5 x d
    • Utilisation mobile : 10 x d
  • Plage de température :
    • Utilisation fixe : -40/+90°C
    • Utilisation mobile : -30/+90°C
  • Absence d’halogène :
    • Selon EN 50306-1 + EN 50264-1 sont satisfaits.
    • Développement de HCI < 0,5% selon IEC 60754-1
    • Valeur pH > 4,3 selon IEC 60754-2
    • Conductibilité < 10,0 µS/mm selon IEC 60754-2.
    • Teneur en fluor < 0,1% selon IEC 60684-2
  • Comportement au feu :
    • Non propagateur de l’incendie selon IEC 60332-3-24 + VDE 0482-332-3-24 resp. IEC 60332-3-25 + VDE 0482-332-3-25et EN 50305 + VDE 0260-305 section 9.1.2.
    • Non propagateur de la flamme et auto-extinguible : selon IEC 60332-1-2 + VDE 0482-332-1-2.
    • Non propagateur de la flamme selon ISO 6722 (UN/ECE R118)
  • Toxicité : selon EN 50305 + VDE 0260-305
  • Corrosivité des fumées : selon IEC 61034 + VDE 0482-1034
  • Souplesse : bonne
  • Absence de substances dangereuses : selon directive RoHS de l’Union Européenne
  • Sans halogène
  • Bonne compatibilité électromagnétique
  • Non propagateur de l’incendie
  • Non propagateur de la flamme et auto-extinguible
  • Accomplit aux demandes coupe-feu R15 (EL1A) selon EN 45545-2 pour des classes de risque HL1-3
  • Non propagateur de la flamme selon UN/ECE R118
  • Sans PFAS
Besoin d'un renseignement ? Contactez-nous

Découvrez les compositions du SABIX R 638 FRNC

Réf.Nb. de conducteurs x section nominale n x mm2ø des brins max. mmø ext. ± 10% mmPoids de cuivre kg/kmPoids du câble ≈ kg/km
663802052 x 0,500,215,325,538
663803053 x 0,500,215,630,745
663804054 x 0,500,216,248,061
663805055 x 0,500,216,755,970
663807057 x 0,500,217,271,181
6638120512 x 0,500,219,6108,1150
6638180518 x 0,500,2111,4143,5206
6638250525 x 0,500,2113,8189,7272
663802072 x 0,750,216,131,150
663803073 x 0,750,216,450,661
663804074 x 0,750,216,961,173
663805075 x 0,750,217,773,796
663807077 x 0,750,218,390,9121
6638120712 x 0,750,2111,2142,4193
6638180718 x 0,750,2113,3197,9280
6638250725 x 0,750,2116,2284,6395
663802102 x 1,000,216,348,056
663803103 x 1,000,216,658,268
663804104 x 1,000,217,175,794
663805105 x 1,000,218,086,1110
663807107 x 1,000,218,6108,2138
6638121012 x 1,000,2111,8172,1226
6638181018 x 1,000,2113,8242,1315
6638251025 x 1,000,2116,8346,5454
663802152 x 1,500,266,960,763
663803153 x 1,500,267,280,590
663804154 x 1,500,268,195,6110
663805155 x 1,500,269,0113,2135
663807157 x 1,500,269,7151,2178
6638121512 x 1,500,2613,9240,8300
6638181518 x 1,500,2615,7362,3454
6638251525 x 1,500,2619,1492,1613
663802252 x 2,500,268,386,3100
663803253 x 2,500,269,0113,0128
663804254 x 2,500,269,7146,2163
663805255 x 2,500,2611,0175,0215
663807257 x 2,500,2612,1225,1276
6638122512 x 2,500,2616,4392,0466
6638182518 x 2,500,2619,3564,1666
6638252525 x 2,500,2623,4770,1931
663804404 x 4,000,3111,5210,7250
663805405 x 4,000,3112,8260,0309
663804604 x 6,000,3113,6298,4353
663805605 x 6,000,3115,1358,7420
663804614 x 10,000,4117,8517,1616
663804624 x 16,000,4121,9756,0917
