SABIX A 157 FRNC / Code 6157

Type : Fils sans halogène

Désignation : SABIX A 157 FRNC

Télécharger la fiche technique

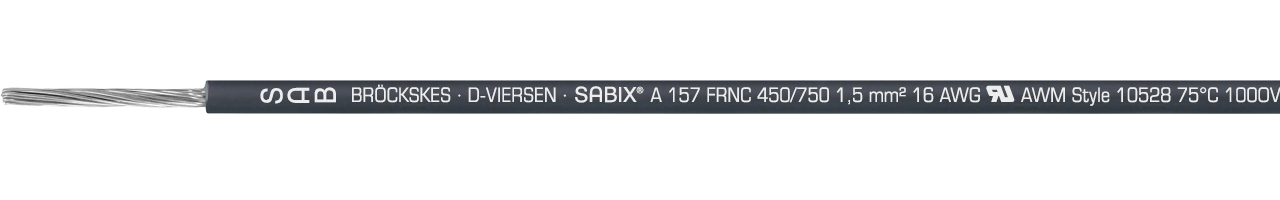

SABIX A 157 FRNC Fil de câblage 1000 V
  • Famille : Fils sans halogène
  • Température positive : 90
  • Température négative : 40
  • Souplesse : Souple
  • Repérage conducteur : Autre
  • Isolation : SABIX®
  • Code article : 6157
  • Blindage : Non
  • Armé : Non
  • Résistance aux huiles : Non
  • Sans halogenes : Oui
  • Non propagateur de la flamme : Oui
  • Non propagateur de l'incendie : Oui
  • Résistant au feu : Non
  • UL Listed : Non
  • UL Registered : Oui
  • HAR : Non
  • ECE R 118 : Non
  • RPC (B2ca, Cca, Eca...) : Non
  • Tension de service : Uo/U 450/750 V Selon UL : 1000V
  • Conducteur : âme multibrins en cuivre étamé selon IEC 60228, VDE 0295, classe 5
  • Isolation : SABIX®
  • Repérage : voir tableau ci-dessous

Code couleur pour monoconducteurs :
01 = noir
02 = bleu
03 = marron
04 = gris
05 = jaune
06 = vert
07 = violet
08 = blanc
09 = orange
11 = rouge
16 = bleu foncé
27 = vert/jaune

  • Tension nominale :  1,50 – 300,0 mm² Uo/U 450/750 V
  • Tension UL :  16 AWG – 550 MCM: 1000 V
  • Tension d’essai : 2500 V
  • Rayon de courbure mini : 7,5 x d
    • Lors d’une flexion unique : 5 x d
  • Plage de température :
    • Utilisation fixe : -40/+90°C
    • Utilisation mobile : -30/+90°C
    • DIN/VDE: UL: jusqu’à +75°C
  • Absence d’halogène : selon IEC 60754-1 + VDE 0482-754-1
  • Comportement au feu :
    • Non propagateur de l’incendie selon IEC 60332-3-24 + VDE 0482-332-3-24 resp. IEC 60332-3-25 + VDE 0482-332-3-25 Cat. C resp. D
    • Non propagateur de la flamme et auto-extinguible selon IEC 60332-1-2 + VDE 0482-332-1-2
  • Corrosivité des fumées : IEC 60754-2 + VDE 0482-754-2 sont satisfaits – pas de dégagement de fumées corrosives
  • Opacité des fumées : selon IEC 61034 + VDE 0482-1034
  • Souplesse : bonne
  • Absence de substances dangereuses : selon directive RoHS de l’Union européenne
  • Sans halogène
  • Non propagateur de l’incendie
  • Non propagateur de la flamme et auto-extinguible
  • Adapté au marché américain
Besoin d'un renseignement ? Contactez-nous

Découvrez les compositions du SABIX A 157 FRNC

Réf.Section nominale mm2AWG/ MCMø des brins max. mmø ext. ± 10% mmPoids de cuivre kg/kmPoids du câble ≈ kg/km
6157 .. 82*1,5016  (27/30)0,263,214,422
6157 .. 84*2,5014  (46/30)0,263,624,032
6157 .. 86*4,0012  (52/28)0,314,338,446
6157 .. 87*6,0010  (70/20)0,315,557,675
6157 .. 88*10,008  (77/26)0,416,796,0117
6157 .. 89*16,006 (119/26)0,418,8153,6192
6157 .. 90*25,004 (196/26)0,4110,2240,0282
6157 .. 91*35,002 (280/26)0,4112,7336,0414
6157 .. 92*50,001 (400/26)0,4113,9480,0573
6157 .. 93*70,002/0 (554/26)0,4116,3672,0775
6157 .. 94*95,003/0 (484/24)0,5118,4912,01009
6157 .. 95*120,004/0 (589/24)0,5120,91152,01248
6157 .. 96*150,00250 MCM (740/24)0,5122,41440,01532
6157 .. 97*185,00350 MCM (899/24)0,5125,01776,01889
6157 .. 98*240,00450 MCM (1220/24)0,5128,32304,02474
6157 .. 99*300,00 0,5131,02880,03063
