S IBS 616 / Code 0616

Type : Câbles de transmission de données

Désignation : S IBS 616

Télécharger la fiche technique

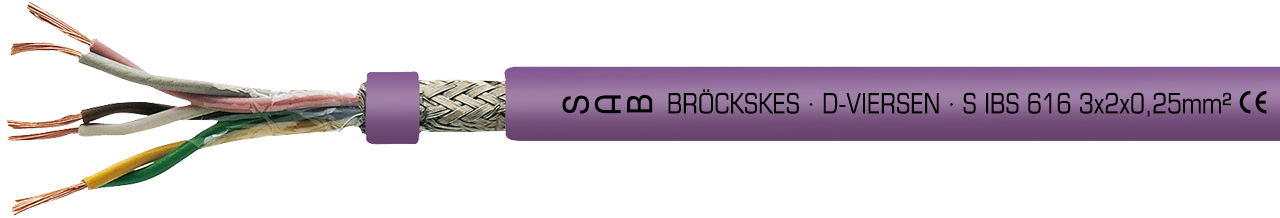

Câble Interbus-S en PUR pour chaînes porte-câbles
  • Famille : Câbles de transmission de données
  • Température : 70
  • Souplesse : Extra souple
  • Câble BUS : Interbus
  • Repérage conducteur : DIN 47100
  • Isolation : PE
  • Gaine extérieure : PUR
  • Code article : 0616
  • Blindage : Oui
  • Armé : Non
  • Résistance aux huiles : Oui
  • Sans halogenes : Oui
  • Non propagateur de la flamme : Non
  • Non propagateur de l'incendie : Non
  • Résistant au feu : Non
  • Homologué UL : Non
  • Enregistré UL : Oui
  • HAR : Non
  • ECE R 118 : Non
  • Tension de service : max. 350 V
  • Dimension : 3 x 2 x 0,25 mm² + 3 x 1,00 mm²
  • Conducteur :
    • 3 x 2 x 0,25 mm² : âme multibrins en cuivre nu en référence à VDE 0812
    • 3 x 1,00 mm² : âme multibrins en cuivre nu selon IEC 60228, VDE 0295, classe 6
  • Isolation : PE, 2YI1 selon EN 50290-2-23 + VDE 0819-103
  • Repérage : selon DIN 47100 (paires), 1,0 mm² : rouge, bleu et un conducteur de terre vert/jaune
  • Câblage : en paires (≤ 0,25 mm²)
  • Rubanage : ruban non-tissé
  • Blindage : tresse en cuivre étamé
  • Gaine extérieure : PUR, TMPU selon EN 50363-10-2 avec surface rugueuse
  • Couleur de gaine : rouge-violet (RAL 4001)
  • Référence : 0616-6251
  • Tension de service de pointe : max. 350 V
  • Tension d’essai :
    • Conducteur/conducteur 1500 V
    • Conducteur/blindage 1200 V
  • Rayon de courbure mini : 7,5 x d
  • Résist. aux radiations : 5 x 10⁷cJ/kg
  • Plage de température :
    • Utilisation fixe : -40/+70 °C
    • Utilisation mobile : -40/+70 °C
  • Résistance à l’huile : très bonne selon EN 50363-10-2 + VDE 0207-363-10-2
  • Impédance caractéristique à 0.064 MHz : 120 Ω ± 20%
  • Impédance caractéristique à > 1 MHz : 100 Ω ± 15 Ω
  • Souplesse : très bonne
  • Utilisation pour chaînes porte câbles : recommandé
  • Tenue aux intempéries : très bonne
  • Comportement à la flexion :
    • Nombre de flexions selon VDE 0472-603 type d’essai H : min. 1.000.000 flexions individuelles
  • Pour la pose sous-sol : pas approprié
  • Absence de substances dangereuses : selon directive RoHS de l’Union européenne
