DR 720 P Highflex / Code 0720

Type : Câbles pour enrouleurs / festoon / lift / plat

Désignation : DR 720 P Highflex

Télécharger la fiche technique

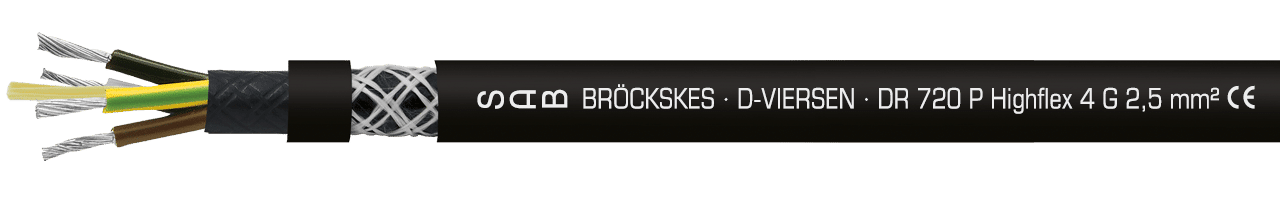

Câble DR 720 P Highflex
  • Famille : Câbles pour enrouleurs / festoon / lift / plat
  • Température positive : 90
  • Température négative : 50
  • Souplesse : Souple
  • Repérage conducteur : Code couleur DIN VDE 0293
  • Isolation : Polymère spécial
  • Gaine extérieure : PUR
  • Code article : 0720
  • Blindage : Non
  • Armé : Non
  • Résistance aux huiles : Oui
  • Sans halogenes : Oui
  • Non propagateur de la flamme : Oui
  • Non propagateur de l'incendie : Non
  • Résistant au feu : Non
  • UL Listed : Non
  • UL Registered : Non
  • HAR : Non
  • ECE R 118 : Non
  • RPC (B2ca, Cca, Eca...) : Non
  • Tension de service : Uo/U 0,6/1 kV
  • Conducteur : âme multibrins fins en cuivre nu selon IEC 60228, VDE 0295, classe 5
  • Isolation : Polymère spécial
  • Repérage : colorés selon HD 308 (VDE 0293-308), à partir de 6 conducteurs, conducteurs noirs numérotés selon EN 50334 + VDE 0293-334, à partir de 3 conducteurs, conducteur de terre vert/jaune
  • Câblage : spécial en couches autour d’un élément porteur central
  • Gaine intermédiaire : PUR, TMPU selon EN 50363-10-2 + VDE 0207-363-10-2
  • Antivrillage : tresse textile
  • Gaine extérieure : PUR, TMPU selon EN 50363-10-2 + VDE 0207-363-10-2
  • Couleur : noir (RAL 9005)
  • Tension nominale : Uo/U 0,6/1 kV
  • Tension d’essai : conducteur/conducteur 4000 V
  • Intensités de courant max. admissible : selon VDE 0298-4, voir chapitre N « Données Techniques »
  • Rayon de courbure mini :
    • avec installation et montage (utilisation fixe) : ≤ 12 mm 3 x d / >12 mm 4 x d
    • avec des marches d’enroulement répétées (utilisation mobile) : 6 x d
    • guidé sur poulie (utilisation mobile) : 7,5 x d
  • Plage de température :
    • Utilisation fixe : -50/+90 °C
    • Utilisation mobile : -40/+90 °C
  • Absence d’halogène : selon IEC 60754-1 + VDE 0482-754-1
  • Comportement au feu : non propagateur de la flamme et auto-extinguible selon IEC 60332-1-2 + VDE 0482-332-1-2
  • Résistance à l’huile : très bonne – TMPU selon EN 50363-10-2 + DIN VDE 0207-363-10-2
  • Résistance à chimique : bonne résistance aux acides, aux bases alcalines, aux solvants, fluides hydrauliques etc.
  • Tenue aux intempéries : très bonne
  • Résistance aux rayons UV : très bonne – caractéristique amélioré à cause de la gaine noire
  • Caractéristiques mécaniques : les caractéristiques les plus importants de la gaine extérieure en PUR sont :
    • très bonne résistance à la traction
    • très bonne résistance à la déchirure du bord
    • très bonne résistance à l’abrasion
    • très bonne résistance aux chocs
  • Absence de substances dangereuses : selon directive RoHS de l’Union européenne, voir chapitre N « Données techniques »
  • Pour des vitesses d’avance jusqu’à 120m/min.
  • Excellente résistance à l’enroulement et au déroulement
  • Selon directive de basse tension 73/23/EWG CE
  • Petit diamètre extérieur
  • Câble léger
Besoin d'un renseignement ? Contactez-nous

Découvrez les compositions du DR 720 P Highflex

Réf.Nb.de cond. x section nominale n x mm²ø-ext. ± 10% mmPoids de cuivre kg/kmPoids du câble ≈ kg/kmmin. force de rupture du élément porteur N
072004154 G 1,509,057,61191340
  07200515             5 G 1,50             9,8                 72,0              142                 1690
072007157 G 1,5011,8100,82042150
  07201215           12 G 1,50            16,6               172,8              359                 2600
0720181518 G 1,5016,4259,24302600
  07202415           24 G 1,50            19,5               345,6              575                 2700
072004254 G 2,5010,496,01701345
  07200525             5 G 2,50           11,6               120,0              213                 2100
072007257 G 2,5013,8168,02992500
  07201225           12 G 2,50            19,6               288,0              531                  2900
0720182518 G 2,5019,7432,06413450
  07202425           24 G 2,50            23,8               576,0              879                  2700
0720302530 G 2,5026,6720,010994200
  07203625           36 G 2,50           26,7               864,0            1208                  4750
072004404 G 4,0012,4153,62551690
  07201240           12 G 4,00           24,0               460,8              835                  5000
072004604 G 6,0014,8230,43691860
  07200470             4 G 10,0           18,2               384,0              592                 2300
072004804 G 16,022,7614,49152800
072003903 x 25,0 + 3 G 6,0024,3892,811883300
072004904 G 25,026,9960,013513300
072003953 x 35,0 + 3 G 6,0028,11180,815773300
072004954 G 35,031,51344,018933300
072003963 x 50,0 + 3 G 10,031,91728,022643800
